陸上自衛隊 2

その他の写真・自衛隊・陸上自衛隊 2 [16-1]

撮影場所 仙台駐屯地( 東北方面隊創隊５８周年記念行事 ）

撮影日 2018/09/23 10:54:20

カメラ NIKON D810

レンズ AF-S NIKKOR 14-24mm f/2.8G ED

74式戦車 愛称「 ナナヨン 」は、戦後第二世代に属する主力戦車であり、戦後初の国産戦車（ 三菱重工業/日本製鋼所 ）である61式戦車の後継として開発された戦車である。

全長 9.41m

車体長 6.70m

全幅 3.18m

全高 2.25m（標準姿勢）

重量 38t

懸架方式 油気圧式

速度 53km/h（加速性能0-200mまで25秒）

行動距離 300km

主砲 51口径105mmライフル砲L7A1

副武装 74式車載7.62mm機関銃（主砲同軸）

            12.7mm重機関銃M2（砲塔上面）

エンジン 三菱10ZF22WT

                空冷2ストロークV型10気筒ターボ

                チャージド・ディーゼル720PS/2,200rpm

排気量 21,500cc

乗員 4名

現在は、年40輌程度の早さで退役が進んでいるそうである。

愛称・クローズドアロー、略称・SAM-3　近SAM

中・短距離での迎撃が回避され、低空域まで侵入されてしまった目標を撃墜ための防空システム。

高機動車の車体に91式携帯地対空誘導弾（SAM-2）の4連装発射装置2基を搭載した車両である。 発射装置の構成は、発射機（誘導弾8発を装填）・観測装置・誘導装置などからなる。

87式偵察警戒車は、愛称を「ブラックアイ」、略称を「87RCV」、通称を「RCV」とし、呼んでいる。火力や装甲防御力を持ち、偵察行動の内、威力偵察を主任務としする偵察戦闘車（装輪装甲車）・装輪式戦闘車両である。

（ 大和駐屯地・第6偵察隊の車両 ）

広域防空用の地対空ミサイルシステム「 ペトリオットミサイル　」

ペトリオットミサイル発射システムは、射撃管制車輌・レーダー車輌・アンテナ車輌・情報調整車輌・無線中継車輌・最大で8輌のミサイル発射機トレーラー・電源車輌・再装填装置付運搬車輌・整備車輌など出、構成される。

その他の写真・自衛隊・陸上自衛隊 2 [13-2]

撮影日 2018/09/23 13:12:28

カメラ NIKON D810

レンズ AF-S NIKKOR 14-24mm f/2.8G ED

日本のミサイル防衛システムは、敵のミサイル発射を警戒管制レーダーなどが探知するとイージス艦に搭載した海上配備型迎撃ミサイル（SM3）が大気圏外で迎撃し、撃ち損じた場合、PAC3が大気圏内で撃ち落とす仕組みになっている。

報道機関では「パトリオット」の表記を用い、航空自衛隊など日本国政府公式資料においては、「ペトリオット」表記を用いている。

短距離防空用地対空ミサイルシステム

愛称は、「ショートアロー」通称、短SAM（たんさむ）

ジャッキとステップを取り付けた73式大型トラックの後部に、射撃管制装置を搭載した車両一台と、発射装置を搭載した車両二台で構成される。

発射装置は誘導弾4発を装填可能で、搭載車両のステップには予備弾を収納したコンテナを携帯できる。

（ 岩手駐屯地の第9高射特科大隊の装備 ）

敵の上陸侵攻阻止のため、海岸線の水際に上陸部隊阻止用の地雷原を迅速に構築するための装置。水陸両用車に敷設装置を搭載した車両である。

また、94式水際地雷ヘリコプター用敷設装置も調達されており、空中から水際地雷の敷設も可能となっている。

( 船岡駐屯地・第10施設群第301水際障害中隊の装備 ）

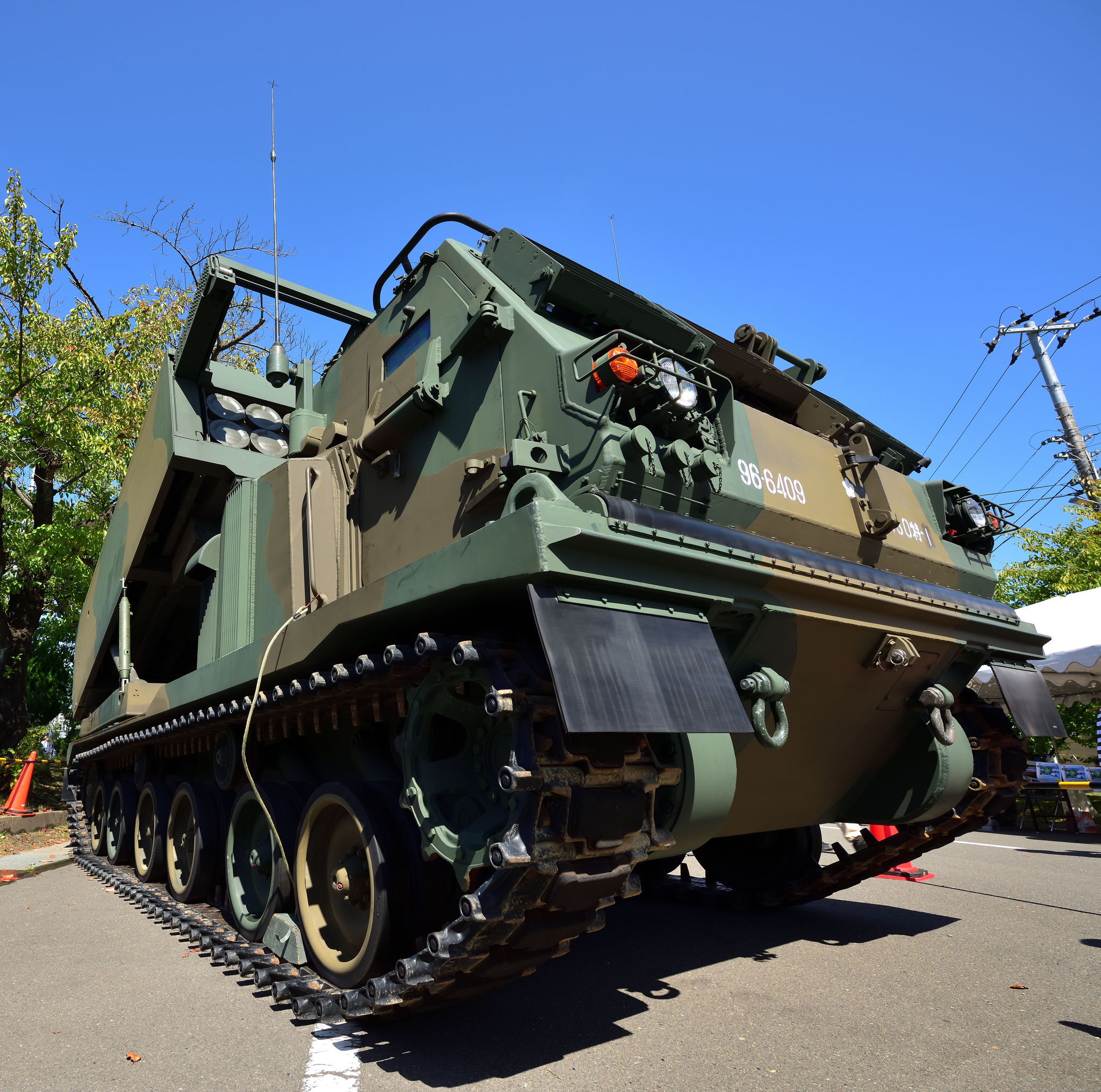

多連装ロケットシステム（MLRS）は、射程の阻止砲撃用としてアメリカ陸軍が開発した自走多連装ロケット砲である。

敵が上陸作戦を実施している浜辺へ、山陰などから射撃を行なって制圧するしたり、上陸を企む沖合の艦艇の排除、という目的の装備である。

その他の写真・自衛隊・陸上自衛隊 2 [10-3]

撮影日 2018/09/23 09:53:07

カメラNIKON D810

レンズ AF-S NIKKOR 14-24mm f/2.8G ED

愛称は「マルス」・通称「多連装」で呼ばれる。

直径227mmのロケット弾を12発搭載

自走式の発射機や部隊を統制する指揮車、弾薬車などで構成される。発射機には６発のミサイルを装填したコンテナを２つ搭載。全弾を撃ち終わった後は、弾薬車からコンテナごと補充する。

（ 仙台駐屯地・東北方面特科隊第130特科大隊の装備 )

その他の写真・自衛隊・陸上自衛隊 2 [9-2]

撮影日 2018/09/23 13:25:13

カメラ NIKON D810

レンズ AF-S NIKKOR 14-24mm f/2.8G ED

その他の写真・自衛隊・陸上自衛隊 2 [9-3]

撮影日 2018/09/23 10:30:44

カメラ NIKON D810

レンズ AF-S NIKKOR 14-24mm f/2.8G ED

主武装は、96式40mm自動てき弾銃・12.7mm重機関銃M2

走行速度は、100km/h

（ 大和駐屯地・第6戦車大隊の車両 )

このNBC偵察車は、核・生物・化学などの兵器に対処するための、化学防護車と生物偵察車を一本化した装輪装甲車である。

汚染地域の状況を探知・偵察し情報を収集、解明して影響・被害を早期に抑える事を、目的に、している。

放射線の測定・有毒化学剤・生物剤の検知、識別を行う。

　　　　　　　　　　　（ 神町駐屯地 第６特殊武器防護隊 の車両）

その他の写真・自衛隊・陸上自衛隊 2 [7-1]

撮影場所 仙台駐屯地( 東北方面隊創隊５８周年記念行事 ）

撮影日 2018/09/23 11:35:02

カメラ NIKON D810

レンズ 70-200mm f/2.8 G VR

愛称「ブラックアイ」

陸上自衛隊が使用する国産の偵察戦闘車（装輪装甲車）

偵察用の小型軍用車両や偵察用オートバイに比べ、火力や装甲防御力を備え持つ。

乗員は、車長・砲手・操縦士・前部偵察員・後部偵察員の5名で構成する。

偵察には隠密偵察と威力偵察の二種類があるが、そのうち威力偵察は、小規模の戦闘を行いながら、その反撃から敵部隊の規模や装備の情報を収集を行う事も含まれる。

主武装　25mm機関砲KBA-B02（400発）

副武装　74式車載7.62mm機関銃（4,000発）

速度　100km/h

（ 大和駐屯地・第6偵察隊の車両 ）

軽装甲機動車の愛称は、「ライトアーマー」と呼ぶ。

固定の武器は、装備していないが、乗員が天井ハッチから身を乗り出して5.56mm機関銃MINIMIや01式軽対戦車誘導弾などの火器を使用する事が出来るような設計になっている。C-1/C-130H輸送機、CH-47J/JA輸送ヘリコプターなどで空輸が可能である。

その他の写真・自衛隊・陸上自衛隊 2 [6-2]

撮影日 2018/09/23 09:29:58

カメラ NIKON D810

レンズ AF-S NIKKOR 14-24mm f/2.8G ED

（ 多賀城駐屯地の第38普通科連隊の車両 ）

全長 4.4m

全幅 2.04m

全高 1.85m

重量 約4.5t

最高速度 100km/h

その他の写真・自衛隊・陸上自衛隊 2 [6-4]

撮影日 2018/09/23 09:47:59

カメラ NIKON D810

レンズ AF-S NIKKOR 14-24mm f/2.8G ED

155mm榴弾砲、愛称「サンダーストーン」一般的には、「FH70」・「FH」と呼ばれている。

中砲けん引車でけん引、補助動力装置には富士重工業（現SUBARU）製水平対向エンジン（1,800cc）を搭載している。

（ 仙台駐屯地の東北方面混成団第2陸曹教育隊の装備 ）

自衛隊の装甲兵員輸送車として初の装輪車両で愛称は、「クーガー」。

装輪装甲車は、タイヤ式の装甲車を言いアスファルトの公道を走る事が出来、車両サイズも申請無しで走る事が出来る。東日本大震災でも災害派遣として活躍した。

その他の写真・自衛隊・陸上自衛隊 2 [ 3-1 ]

撮影場所 陸上自衛隊岩手駐屯地（ 創立61周年記念行事 ）

撮影日 2018/06/24 12:35:44

カメラ NIKON D810

レンズ AF-S NIKKOR 14-24mm f/2.8G ED

フライングエッグ(空飛ぶ卵)

この観測ヘリコプター（ OH-6D ）は、すでに、退役したもので、展示装備品です。

主な任務は、人や小さな物の空輸や戦闘地域での情報提供など・・・

陸上自衛隊ではOH-6Dの退役を2019年度末としている。

その他の写真・自衛隊・陸上自衛隊 2 [ 3-2 ]

撮影日 2018/06/24 08:20:19

カメラ NIKON D810

レンズ 70-200mm f/2.8 G VR

88式地対艦誘導弾（SSM-1）は、沿岸に接近した上陸・侵攻艦船の撃破を目的とする地対艦ミサイル（対艦誘導弾）システムである。愛称はシーバスター。

ミサイルは、前方より弾頭レーダーシーカー部、誘導部、弾頭部、燃料タンク部、エンジン部からなる。

地対艦ミサイルシステムは、指揮統制装置、捜索・標定レーダー装置（JTPS-P15）、射撃管制装置（JTSQ-W5）、中継装置（JMRC-R5）、ミサイル発射機搭載車、

予備ミサイル・装填装置搭載車で構成される。

その他の写真・自衛隊・陸上自衛隊 2 [ 1-2 ]

撮影日 2018/06/24 11:42:03

カメラ NIKON D810

レンズ 70-200mm f/2.8 G VR

その他の写真・自衛隊・陸上自衛隊 2 [ 1-3 ]

撮影日 2018/06/24 11:26:20

カメラ NIKON D810

レンズ 70-200mm f/2.8 G VR
